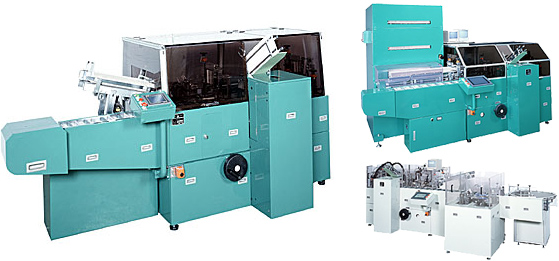

横型間欠カートニングマシンMKY series
特 徴
間欠モーション
本機はカム機構を採用し又、ラインとしてのシステム化が 容易に且つ確実に行えます。
カートン製函
本機はナイフ・エッジというプレートをカートンの内部に差し込み、強制的にカートンを起こしますので薄箱でも確実に製函が行えます。さらに製函逆折り装置により正確な製函を実現しました。
カートンキャリア
カートンキャリアは、チェーを使用していませんので、キャリア間のバラツキがなく各動作が安定し良い製品が得られます。
サイズチェンジ
本機サイズチェンジは主要部にデジタルカウンター付のハンドルを採用し、迅速なサイズチェンジと再現性を高めました。
チェーンレス
本機はチェーンを使用しておりません。メンテナンスの軽減化を高めました。
主な仕様
形式 | MKY-5G型 | MKY-6G型 | MKY-8G型 | MKY-10G型 |
---|---|---|---|---|
カートン寸法 寸法 | W=25〜90mm H=10〜62mm L=50〜200mm *W+H≦125mm |
W=35〜100mm H=10〜80mm L=50〜200mm *W+H≦150mm |
W=40〜170mm H=12〜90mm L=60〜250mm *W+H≦200mm |
W=40〜200mm H=18〜120mm L=60〜250mm *W+H≦255mm |
能力 | 80カートン/分 | 60カートン/分 | 60カートン/分 | 50カートン/分 |
重量 | 約1,300kg | 約1,500kg | 約1,800kg | 約2,000kg |
使用電力 | 2kW(5kW) | |||
エア源 | 0.5MPa/cu 30リットル/min(ANR) | |||
機械寸法 | W=1200mm H=1300mm L=2700mm |
W=1700mm H=1500mm L=2800mm |
W=1800mm H=1500mm L=3400mm |
W=2000mm H=1500mm L=4500mm |
オプション | 自動供給装置 説明書供給装置 捺印装置 糊付装置 |
